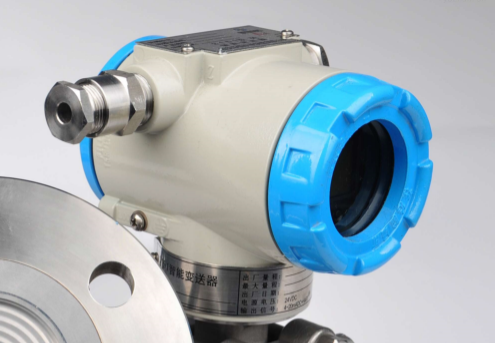

制氫系統液位變送器是一種能夠實時測量容器內液體水平高度或者傾斜角度的儀器。在制氫系統中，大容量水氫氫冷汽輪發電機，為冷卻定子鐵芯和轉子繞組，建立了一套專門的供氣系統。這種系統應能保證給發電機補氫和補漏氣，自動地監視和保持電機內的額定壓力、規定的純度以及冷卻器端的氫溫。其主要結構特征如下：
1、輸氫管道上設置有自動氫壓調節閥保持機內為額定氫壓。當機內氫氣溶于密封油被帶走，而使氫壓下降或機內氫氣純度下降需要進行排污換氣時，可通過調節閥自動補氫。
2、氫氣由中央制氫站或儲氫罐提供。
3、設置2臺冷凝式氫氣干燥器，以除去機內氫氣的水分，保持機內氫氣干燥和純度。
4、設置一套氣體純度分析儀及氣體純度計，以監視氫氣的純度。專門用于監視換氣的完成情況。
5、在發電機充氫或置換氫氣的過程中，采用二氧化碳(或氮氣)作為中間介質，用間接方法完成，以防止機內形成空氣與氫氣混合的易爆炸氣體。
本汽輪發電機是采用水氫氫冷卻方式，定子繞組為水冷，轉子繞組為氫氣內冷，鐵芯為氫氣外部冷卻。發電機內的氣體轉換，自動維持氫壓穩定，維持氫氣純度均由外部氣體控制系統保證。
氫氣系統主要設備有：
1、氫氣干燥器
采用兩臺型號為LQS-IICS冷凝式干燥器。它是用發電機內風扇壓差迫使氫氣通過制冷裝置流動，含有水份的熱氫氣遇到冷管壁時，水份在管壁上結露而析出，從而達到干燥氫氣的目的。一般是一臺運行，一臺化霜。也可以互為備用。
2、氫氣壓力控制裝置
采用一套型號為RQKZ的氫壓控制裝置，氫壓控制裝置由壓力開關、氫壓調節器、閥門和壓力表等組成。該裝置的頂部表示平時指示機內氫氣壓力，當調整氫壓調節閥的輸出壓力時，則用于指示此時整定壓力值。裝置的底部表計指示氫源壓力。氫源側裝有一個壓力開關，當供氫壓力低于整定值時發出報警，其設定參數因況而變。
